2WRCVE...L1X 型二通高頻響比例伺服插裝閥

系列圖片

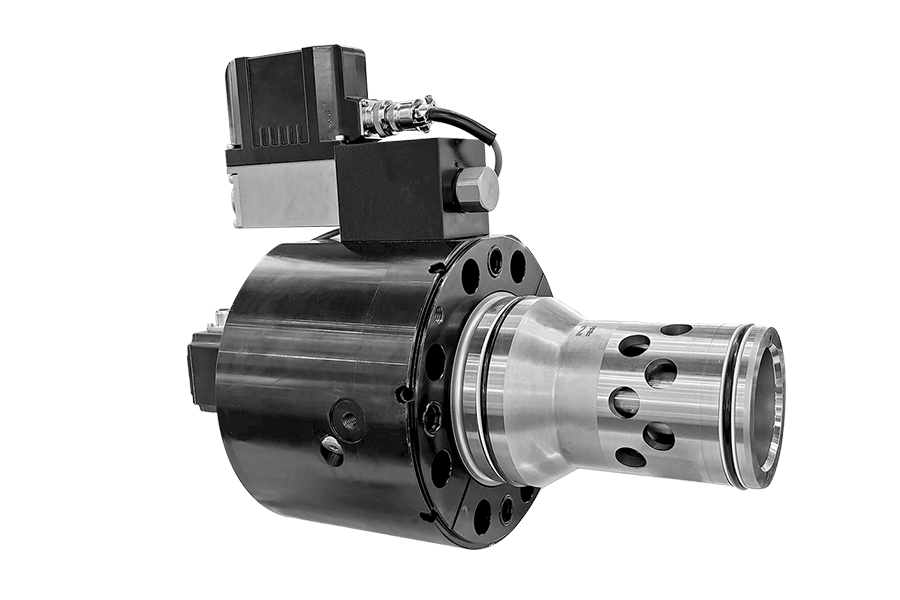

2WRCVE...-L1X/V... 型閥為插裝式連接的先導式比例伺服閥，帶閥芯位置反饋與集成式放大器。

通徑：25~100

壓力：至 420 bar

流量：至 8000 L/min

配置型號/訂貨號

****

復制到剪貼板

加入購物車樣本下載獲取3D/2D圖紙導出已配置參數

打開所有 | 關閉所有

系列優勢

先導式二通比例伺服方向閥，主閥芯帶電氣位置反饋
先導閥采用伺服級性能的閥芯閥套結構
動圈電機驅動
快速階躍響應
液流方向為 B 到 A 及 A 到 B
帶集成數字式控制器
安裝孔及安裝面尺寸符合 ISO7368
典型應用：
·注塑成型機
·壓鑄機
·通用壓機

技術規格

概述
通徑 NG					25	32	40	50	63	80	100
重量	不含安全閥 ...../...K 或 ...../...L			kg	8.5	11.2	17.3	24.6	47	74	110
	含安全閥 ...../...WK 或 ...../...WL				9.8	12.5	18.6	25.9	60	87	123
安裝位置					可選，最好為水平
儲存溫度范圍				℃	–20 至 +80
環境溫度范圍				℃	–20 至 +50
根據 EN 60068-2-6 標準進行正弦試驗					10 至 2000Hz/ 最大 10g/10 周期 /3 軸
根據 EN 60068-2-64 標準進行噪聲測試		通徑 (NG) 25-40			20 至 2000Hz/10gRMS/30g 峰值 /30min/3 軸
		通徑 (NG) 50-100			20 至 2000Hz/10gRMS/30g 峰值 /24h/3 軸
根據 EN 60068-2-27 標準進行運輸沖擊測試					15g/11ms/3 軸

液壓（使用 HLP32 測量，? 油 =40℃ ±5℃）
最高工作壓力	油口 A，B，SP			bar	420
	先導供油壓力 X				350
	油口 Y				35
公稱流量 Δp=5bar	型號 ...S...L( 線性）			L/min	500	800	1200	2000	3600	4500	8000
	型號 ...S...R ( 線性，有漸進式精確控制范圍）				-	600	850	1400	3200	3900	6800
先導閥壓力				bar	＞ 140
最大先導控制流量，先導壓力 140bar 時				L/min	23	30	40	40	70	80	100
先導閥內泄漏 P=100bar				mL/min	≤ 400
液壓油					符合 DIN 51524 的礦物油（HL，HLP）
液壓油溫度范圍				℃	–20 至 +80；最好 +40 至 +50
粘度范圍				mm2/s	20 至 380；最好 30 至 45
液壓油最大允許污染程度，符合 IS0 4006 (c) 標準的清潔度等級			先導控制閥		等級 18/16/13
			主閥		等級 20/18/15
滯環				%	≤ 0.1
響應靈敏度				%	≤ 0.05
響應時間（階躍信號 0~100%)				ms	10.5	12	14	20	17	23	28
頻率響應 (Δp>140bar；±5% 信號 )		幅值比 -3dB		Hz	95	80	74	66	52	46	41
		相位差 -90°			68	63	59	52	56	51	47

電氣
占空比				%	100
電源電壓 / 波動				VDC	直流電壓，最小 22 最大 30，<19 時電氣切斷，紋動 <5% 有效值，無沖擊
最大功率電流				A	3.5
外部保險絲				A	4.0，中等滯后
指令類型：A1	電壓			V	0 至 +10，波紋＜ 0.01% 有效值，無沖擊
	阻抗			kΩ	100
指令類型：F1	電流			mA	+4 至 20，波紋＜ 0.01% 有效值，無沖擊＜ 3.6mA= 截止，大于 3.8mA= 使能
	阻抗			Ω	＜ 250
位置反饋	電壓			V	0 至 +10，最大負載 5mA
使能信號				V	5 至 30, Ri = > 8kOhm
電氣連接接口					6+PE，符合 DIN EN 175201-804 標準的七芯插座
符合 EN 60529 的閥防護類型					Ip65
